变频空压机与工频空压机联动控制

一、系统说明

       变频空压机与工频空压机联动控制, 应用于一台变频带机与多台工频空压机组成一个供气网络，给同一个气罐供气的场所。

变频空压机作为主机, 控制网络中空压机工作，网络中最多允许16 台空压机联控运行，1号机设为主机，其余空压机设为从机，主机中设定联机控制加载压力、卸载压力、联机台数、联机控制延时时间、及主机的变频工作压力。

主机启动后，自动进入联动控制模式。比较供气压力与设定联机控制压力，调节主机运行频率或选取网络中空压机发送控制命令，控制网络中空压机的启动、停机、自动稳定供气压力、平衡网络中各从机运行时间。变频空压机与工频空压机联动运行, 能避免网络中空压机的频繁启停，损坏设备及减少对电网冲击，达到节能效果。

二、主要特点

       变频空压机作为主机，启动网络，用户只需开启变频机。
联控过程中，压力不够时，变频主机优先起动，其余从机按运行时间优先级起动（累计运行时间短的空压机优先起动）
当主机压力在联控压力上下限之间时，主机根据压力与变频工作压力比较，调节运行频率，维持压力稳定。
当压力高于主机变频工作压力时，主机首先降低频率运行，若压力还上升，达到联动压力上限时，主机控制网络中从机卸载或停机，主机按最低频率运行，不会停机。
当网络中所有从机都卸载或停机运行时，主机处于变频运行状态，压力达到主机供气卸载压力，主机卸载运行，只有当主机卸载运行时间达到空车过久停机时间时，主机才会空久停机。主机空久停机后，当压力低于联动压力下限时，主机优先起动。

三、系统设置

1、主机设置： 在设备已停止状态下, 进入用户参数。找到通信方式选项, 设置为：联动。通信编码设为：0001 ，联动状态设为：主机，联动机数、联动压力下限、联动压力上限、联动延时时间 根据用户实际情况设定。注意（联动压力下限与联动压力上限值应在单机的供气加载压力与单机的供气卸载压力值之间）变频工作压力选项在用户参数 → 压力、温度预置 内设定，变频工作压力值应设置在联动压力上限值及联动压力下限值范围内。（具体关系见下图）

2、从机设置：在设备已停止状态下,进入用户参数。找到通信方式选项,设置为：联动。通信编码设为：0002-0016(从机地址从0002-0016顺序编号,同一网络不允许有相同地址) ,联动状态设为：从机、从机的供气加载压力与供气卸载压力值，和主机的供气加载压力与供气卸载压力设为一致 。

四、网络连接

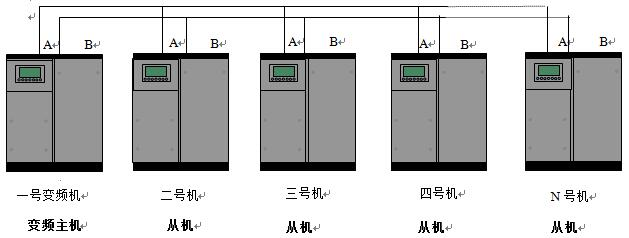

       联动控制网络需采用屏蔽效果好的通信线将网络中空压机控制器的通信端口A、B并联起来，布线过程中宜尽量避免强电干扰,信号线与电源线分走不同管道。网络结构示意图如下图所示：





五、运行联动控制

       用户确认设定好网络中各空压机的联动控制参数，连接好通信线后，起动主机，系统自动进入联动控制状态。主机将根据用户设定的变频工作压力以及联动参数，自动调节工作频率,以及发送控制命令，控制网络中从机启停、加卸载、轮休等。停止联动控制时用户按下主机停机按钮，停止联动控制。网络停止后，从机停机需人工按停机按钮停机。
